엔진 밸브 트레인에서 VVT 캠 스프로킷의 역할은 무엇입니까?

밸브 트레인은 공기-연료 혼합물의 흡입과 연소 가스의 배기를 제어하는 ​​내연 기관의 중요한 구성 요소입니다. 밸브 트레인의 다양한 부품 중에서 VVT(Variable Valve Timing) 캠 스프로킷(Cam Sprocket)은 필수적인 역할을 합니다. VVT 캠 스프로킷 공급업체로서 저는 이 중요한 부분의 중요성과 기능을 탐구하기 위해 왔습니다.

엔진 밸브 트레인의 기본 이해

VVT Cam Sprocket의 역할을 살펴보기에 앞서 엔진 밸브 트레인에 대해 간략하게 알아보겠습니다. 밸브 트레인은 밸브, 캠샤프트, 로커암, 푸시로드(일부 엔진의 경우) 등 여러 구성요소로 구성됩니다. 밸브 트레인의 주요 기능은 엔진의 4행정 주기(흡기, 압축, 동력 및 배기) 동안 적절한 시기에 흡기 및 배기 밸브를 열고 닫는 것입니다.

캠축은 밸브 트레인의 중심 부분입니다. 밸브나 기타 구성 요소를 밀어서 여는 돌출부가 있습니다. 캠샤프트의 회전은 크랭크샤프트의 회전과 동기화되어 피스톤의 선형 운동을 회전 운동으로 변환합니다. 이러한 동기화는 효율적인 엔진 작동을 위해 밸브가 정확한 순간에 열리고 닫히도록 보장합니다.

가변 밸브 타이밍의 출현

기존의 밸브 트레인 시스템에는 고정된 밸브 타이밍이 있습니다. 즉, 밸브의 열림 및 닫힘 시간이 설정되어 있으며 다른 엔진 작동 조건에서도 변경되지 않습니다. 그러나 엔진 속도와 부하가 다르면 밸브 타이밍도 달라야 합니다. 저속에서 흡기 밸브를 일찍 닫으면 저속 토크가 향상되고, 고속에서는 흡기 밸브 닫힘이 지연되어 출력이 증가할 수 있습니다.

가변 밸브 타이밍(VVT) 기술이 적용되는 곳입니다. VVT를 사용하면 엔진이 속도, 부하, 온도 등 엔진 작동 조건에 따라 밸브 타이밍을 조정할 수 있습니다. 그 결과 엔진 성능이 향상되고 연료 효율성이 향상되며 배기가스 배출이 감소합니다.

밸브 트레인에서 VVT 캠 스프로킷의 역할

1. 동기화

VVT 캠 스프로킷은 캠축에 장착됩니다. 타이밍 체인이나 벨트를 통해 크랭크 샤프트에 연결됩니다. 스프라켓의 톱니는 체인의 링크나 벨트의 톱니와 맞물립니다. 이 연결은 캠축이 크랭크축과 동기화되어 회전하도록 보장합니다. VVT 캠 스프로킷은 크랭크샤프트에서 캠샤프트로 회전력을 전달하여 두 샤프트 사이의 올바른 위상 관계를 유지하도록 설계되었습니다.

예를 들어, 4행정 엔진에서는 캠축이 1회전할 때마다 크랭크축이 두 번 회전합니다. VVT 캠 스프로킷은 밸브 트레인의 적절한 기능과 전체 엔진 작동에 중요한 2:1 비율을 유지하는 데 도움이 됩니다.

2. 가변 밸브 타이밍 활성화

VVT 시스템에서 VVT 캠 스프로킷의 핵심 역할은 크랭크축을 기준으로 캠축의 타이밍을 조정하는 것입니다. VVT 캠 스프로킷 내부에는 외부 스프로킷(타이밍 벨트 또는 체인에 연결됨)과 내부 허브(캠축에 연결됨) 사이의 상대 회전을 허용하는 메커니즘이 있습니다.

이 조정은 일반적으로 유압식 또는 전자식으로 제어됩니다. 엔진 제어 장치(ECU)는 속도나 부하 증가 등 엔진 상태의 변화를 감지하면 VVT 시스템에 신호를 보냅니다. 그런 다음 VVT 시스템은 유압 또는 전기 액추에이터를 사용하여 캠축을 크랭크축에 대해 앞뒤로 약간 회전시켜 밸브 개방 및 폐쇄 시간을 변경합니다.

예를 들어, 엔진이 저속에서 작동 중이고 운전자가 갑자기 더 많은 출력(가속)을 요구할 때 ECU는 VVT 캠 스프로킷을 조정하여 흡기 밸브 개방 타이밍을 앞당길 수 있습니다. 이를 통해 더 많은 공기-연료 혼합물이 연소실로 유입되어 엔진의 토크 출력이 증가합니다.

3. 엔진 성능 향상

가변 밸브 타이밍을 활성화함으로써 VVT 캠 스프로킷은 전반적인 엔진 성능에 크게 기여합니다. 앞서 언급했듯이 저속에서는 밸브 타이밍을 최적화하여 토크를 향상시킬 수 있습니다. 이를 통해 낮은 RPM에서 엔진의 반응성이 향상되어 도시 주행 및 정지 및 이동 교통에 유리합니다.

고속에서는 VVT 캠 스프로킷이 밸브 타이밍을 조정하여 출력을 최대화할 수 있습니다. 더 많은 공기-연료 혼합물이 연소실로 들어가도록 하고 효율적인 배기 가스 배출을 보장함으로써 엔진은 더 많은 출력을 생성하여 고속도로에서 더 빠른 속도와 더 나은 가속을 가능하게 합니다.

4. 연비 향상

적절한 밸브 타이밍은 연료 효율성에 매우 중요합니다. VVT 캠 스프로킷은 엔진 부하에 따라 밸브 열림 및 닫힘 시간을 조정하여 이를 달성하는 데 도움이 됩니다. 엔진이 평지 주행과 같은 경부하 조건에서 작동할 때 VVT 시스템은 밸브 타이밍을 조정하여 연소실로 들어가는 공기-연료 혼합물의 양을 줄일 수 있습니다. 이 희박한 혼합물은 엔진 성능을 저하시키지 않으면서 연료 소비를 줄여줍니다.

VVT 캠 스프로킷의 종류

시중에는 다양한 유형의 VVT 캠 스프로킷이 있으며 각각 고유한 장점이 있습니다.

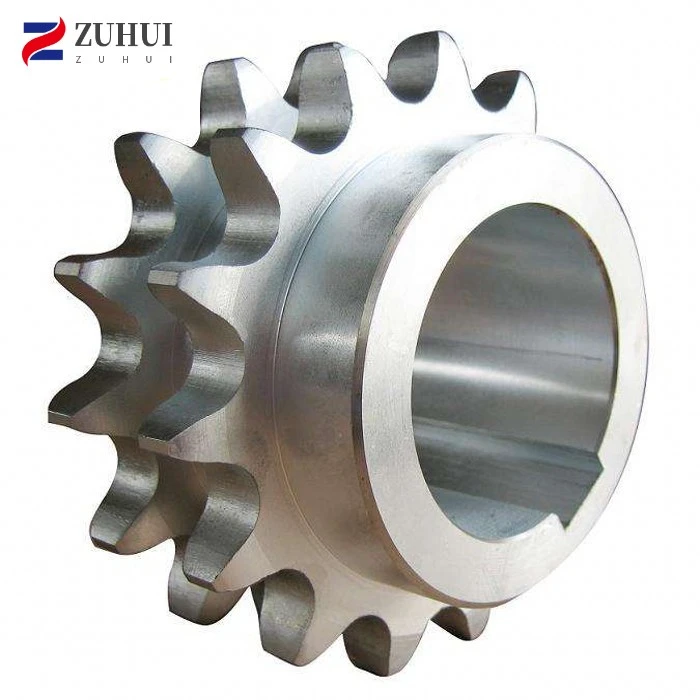

분말 야금 스프로킷

분말 야금 스프로킷인기있는 선택입니다. 분말야금은 금속 분말을 압축하고 소결하여 원하는 모양을 만드는 제조 공정입니다. 이 프로세스를 통해 높은 정밀도와 복잡한 모양을 만들 수 있습니다. 분말 야금 스프로킷은 뛰어난 치수 정확도, 우수한 기계적 특성 및 비용 효율성으로 유명합니다.

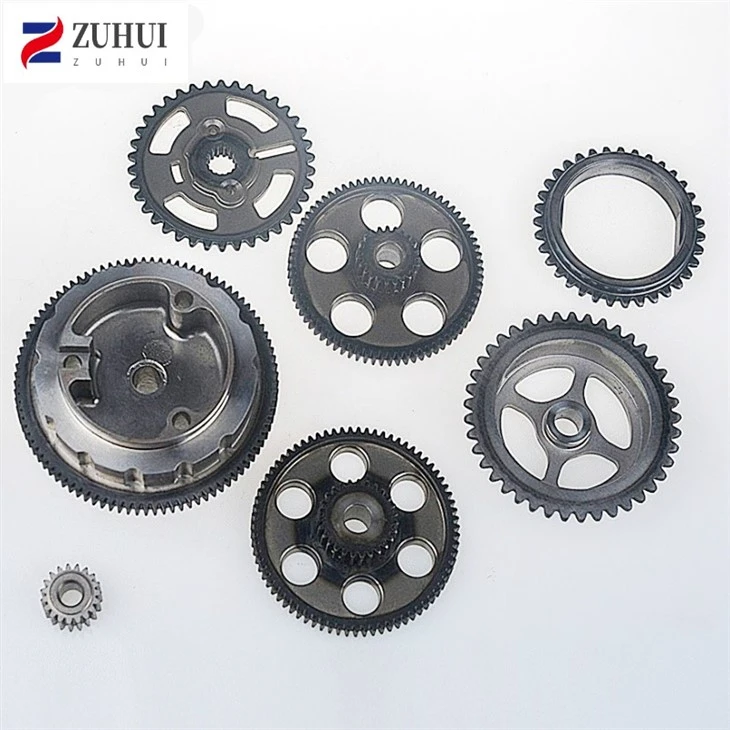

소결 금속 스프로킷

소결 금속 스프로킷또 다른 유형입니다. 소결은 금속 입자를 녹는점 이하로 가열하여 서로 결합시키는 공정입니다. 소결 금속 스프로킷은 고강도, 우수한 내마모성을 제공하며 특정 용도에 맞게 맞춤화할 수 있습니다. 내구성이 핵심 요구 사항인 고성능 엔진에 적합합니다.

품질 VVT 캠 스프로킷의 중요성

VVT 캠 스프로킷 공급업체로서 저는 고품질 제품 제공의 중요성을 이해하고 있습니다. 결함이 있거나 품질이 낮은 VVT 캠 스프로킷은 다양한 엔진 문제를 일으킬 수 있습니다.

VVT 캠 스프로킷이 손상되어 캠축과 크랭크축의 동기화가 방해를 받으면 실화, 엔진 성능 저하, 심지어 엔진 정지까지 발생할 수 있습니다. 또한 부정확한 밸브 타이밍 조정으로 인해 배기가스 배출이 증가하고 연료 효율이 감소하며 조기 엔진 마모가 발생할 수 있습니다.

따라서 VVT 캠 스프로킷을 선택할 때 최고 품질 기준을 충족하는 제품을 제공할 수 있는 신뢰할 수 있는 공급업체를 선택하는 것이 중요합니다. 우리 회사는 고품질 재료로 만들어지고 엄격한 품질 관리 프로세스를 거친 VVT 캠 스프로킷을 제조하기 위해 최선을 다하고 있습니다.

조달 문의

귀하가 엔진 제조 또는 수리 사업을 위한 고품질 VVT 캠 스프로킷 시장에 있다면, 우리는 귀하의 의견을 듣고 싶습니다. 우리의 제품을 포함하여분말 야금 스프로킷그리고소결 금속 스프로킷, 가장 까다로운 요구 사항을 충족하도록 설계되었습니다. 우리는 경쟁력 있는 가격, 우수한 고객 서비스, 적시 배송을 제공합니다. 귀하의 조달 요구 사항에 대해 논의하고 성공적인 비즈니스 파트너십을 시작하려면 지금 저희에게 연락하십시오.

참고자료

• 헤이우드, JB (1988). 내부 연소 엔진의 기초. 맥그로-힐.
• 스톤, R. (1999). 내부 연소 엔진 소개. 자동차공학회.
• 테일러, C. (1985). 이론과 실제의 내부 - 연소 엔진. MIT 출판사.
