금속 평기어에 적합한 샤프트를 선택하는 방법은 무엇입니까?

금속 평기어에 적합한 샤프트를 선택하는 것은 기계 시스템의 성능, 효율성 및 수명에 큰 영향을 미칠 수 있는 중요한 결정입니다. 금속 평기어 공급업체로서 저는 잘못된 샤프트 선택이 조기 마모부터 완전한 시스템 고장에 이르기까지 모든 종류의 문제로 이어질 수 있다는 것을 직접 목격했습니다. 이 블로그 게시물에서는 특정 애플리케이션에 가장 적합한 선택을 하는 데 도움이 되는 몇 가지 팁과 고려 사항을 공유하겠습니다.

금속 평기어 및 샤프트의 기본 이해

선택 과정에 들어가기 전에 금속 평기어와 샤프트의 기본 사항을 빠르게 검토해 보겠습니다. 금속 스퍼 기어는 가장 일반적인 유형의 기어로, 톱니가 서로 맞물려 동력과 운동을 전달하는 원통형 휠로 구성됩니다. 이는 자동차 엔진 및 산업 기계부터 전동 공구 및 가전제품과 같은 소비자 제품에 이르기까지 광범위한 응용 분야에 사용됩니다.

반면, 샤프트는 기어를 지지하고 한 기어에서 다른 기어로 토크를 전달하는 구성 요소입니다. 다양한 모양, 크기 및 재료로 제공되며 각각 특정 요구 사항을 충족하도록 설계되었습니다. 금속 평기어에 적합한 샤프트는 부하, 속도, 토크 및 응용 분야의 작동 조건을 포함한 여러 요소에 따라 달라집니다.

샤프트 선택시 고려해야 할 요소

이제 금속 평기어와 샤프트에 대한 기본적인 이해를 마쳤으니, 귀하의 응용 분야에 적합한 샤프트를 선택할 때 고려해야 할 요소에 대해 자세히 살펴보겠습니다.

부하 및 토크 요구 사항

고려해야 할 첫 번째이자 가장 중요한 요소는 애플리케이션의 부하 및 토크 요구 사항입니다. 샤프트는 구부러지거나 부러지거나 변형되지 않고 기어에 의해 생성된 힘을 견딜 수 있어야 합니다. 부하 및 토크 요구 사항을 결정하려면 기어에 의해 전달되는 동력, 회전 속도 및 부하 유형(예: 정적, 동적 또는 충격)을 고려해야 합니다.

부하 및 토크 요구 사항을 명확하게 이해한 후에는 적절한 직경, 재질 및 강도를 갖춘 샤프트를 선택할 수 있습니다. 일반적으로 직경이 큰 샤프트는 더 높은 하중과 토크를 처리할 수 있는 반면, 강철 및 합금강과 같은 더 강한 재료는 중부하 작업에 더 적합합니다.

속도 및 RPM

적용 분야의 속도와 RPM(분당 회전 수)도 샤프트를 선택할 때 고려해야 할 중요한 요소입니다. 고속 응용 분야에서는 조기 마모와 기어 손상을 방지하기 위해 균형이 잡혀 있고 진동 수준이 낮은 샤프트가 필요합니다. 또한 샤프트가 과도하게 진동하기 시작하는 속도인 샤프트의 임계 속도도 고려해야 합니다.

고속에서 원활한 작동을 보장하려면 직경이 더 작거나 강성이 더 높은 샤프트를 선택해야 할 수도 있습니다. 또한 밸런싱 기술을 사용하여 진동을 줄이고 샤프트 성능을 향상시킬 수도 있습니다.

작동 조건

온도, 습도, 화학물질이나 부식성 물질에 대한 노출 등 애플리케이션의 작동 조건도 샤프트의 성능과 수명에 영향을 미칠 수 있습니다. 예를 들어, 고온 응용 분야에 사용되는 샤프트는 극심한 열을 견딜 수 있는 재료로 제작되어야 하는 반면, 부식 환경에서 사용되는 샤프트는 부식 방지 재료로 코팅되거나 제작되어야 할 수 있습니다.

또한 응용 분야의 윤활 요구 사항도 고려해야 합니다. 샤프트와 기어 사이의 마찰과 마모를 줄이고 부식과 녹을 방지하려면 적절한 윤활이 필수적입니다. 사용할 윤활유와 호환되고 적절한 윤활을 보장하기 위해 표면 마감이 적절한 샤프트를 선택하십시오.

샤프트 재질

샤프트의 재질도 고려해야 할 또 다른 중요한 요소입니다. 재료마다 강도, 경도, 인성, 내식성 등 다양한 특성이 있어 샤프트의 성능과 수명에 영향을 미칠 수 있습니다. 샤프트에 사용되는 가장 일반적인 재료로는 강철, 합금강, 스테인리스강 및 알루미늄이 있습니다.

강철은 높은 강도, 내구성 및 경제성으로 인해 샤프트에 가장 일반적으로 사용되는 재료입니다. 합금강은 강도와 ​​경도를 향상시키기 위해 크롬, 니켈, 몰리브덴과 같은 추가 원소를 포함하는 일종의 강철입니다. 스테인레스 스틸은 샤프트가 습기나 화학 물질에 노출되는 용도에 자주 사용되는 부식 방지 소재입니다. 알루미늄은 항공우주 및 자동차 응용 분야와 같이 무게가 중요한 응용 분야에 자주 사용되는 경량 소재입니다.

샤프트 설계

샤프트의 디자인도 고려하는 것이 중요합니다. 샤프트는 기어의 크기와 모양, 장착 유형, 기어 정렬 등 애플리케이션의 특정 요구 사항에 맞게 설계되어야 합니다. 또한 샤프트를 기어에 연결하는 데 사용할 키홈이나 스플라인 유형뿐만 아니라 샤프트를 지지하는 데 사용할 베어링 유형도 고려해야 합니다.

샤프트를 설계할 때 과도한 편향이나 진동을 방지하기 위해 적절한 강성과 유연성을 갖는지 확인하는 것이 중요합니다. CAD(컴퓨터 지원 설계) 소프트웨어를 사용하여 샤프트를 모델링하고 다양한 조건에서 성능을 분석할 수 있습니다.

금속평기어용 샤프트의 종류

금속 평기어와 함께 일반적으로 사용되는 여러 유형의 샤프트가 있으며 각각 특정 요구 사항을 충족하도록 설계되었습니다. 가장 일반적인 유형의 샤프트는 다음과 같습니다.

솔리드 샤프트

솔리드 샤프트는 가장 기본적인 유형의 샤프트이며 단일 재료로 만들어집니다. 제조가 간단하고 저렴하며 부하 및 토크 요구 사항이 상대적으로 낮은 응용 분야에 적합합니다. 솔리드 샤프트는 소형 모터, 펌프 및 기타 저전력 응용 분야에 자주 사용됩니다.

중공축

중공축은 중심이 비어 있는 샤프트입니다. 솔리드 샤프트보다 가볍고 유연하며 무게가 중요하거나 샤프트가 유체나 가스를 전달할 수 있어야 하는 응용 분야에 자주 사용됩니다. 중공축은 자동차 엔진, 항공우주 응용 분야 및 산업 기계에 일반적으로 사용됩니다.

스플라인 샤프트

스플라인 샤프트는 기어의 해당 홈이나 톱니와 맞물리는 표면에 일련의 융기 부분이나 톱니가 있는 샤프트입니다. 이는 샤프트와 기어 사이에서 토크와 동작을 전달하는 데 사용되며 정확한 정렬과 높은 토크 전달이 필요한 응용 분야에 자주 사용됩니다. 스플라인 샤프트는 자동차 변속기, 산업 기계 및 전동 공구에 일반적으로 사용됩니다.

키 샤프트

키형 샤프트는 키홈에 맞는 작은 금속 조각인 키를 수용하는 표면에 키홈 또는 슬롯이 있는 샤프트로 샤프트가 기어에 대해 회전하는 것을 방지합니다. 키형 샤프트는 샤프트와 기어 사이에서 토크와 동작을 전달하는 데 사용되며 부하 및 토크 요구 사항이 상대적으로 낮은 응용 분야에 자주 사용됩니다. 키형 샤프트는 일반적으로 소형 모터, 펌프 및 기타 저전력 응용 분야에 사용됩니다.

결론

금속 평기어에 적합한 샤프트를 선택하는 것은 기계 시스템의 성능, 효율성 및 수명에 큰 영향을 미칠 수 있는 중요한 결정입니다. 하중 및 토크 요구 사항, 속도 및 RPM, 작동 조건, 샤프트 재질, 샤프트 설계 등 이 블로그 게시물에서 논의된 요소를 고려하면 정보에 입각한 결정을 내리고 특정 응용 분야에 가장 적합한 샤프트를 선택할 수 있습니다.

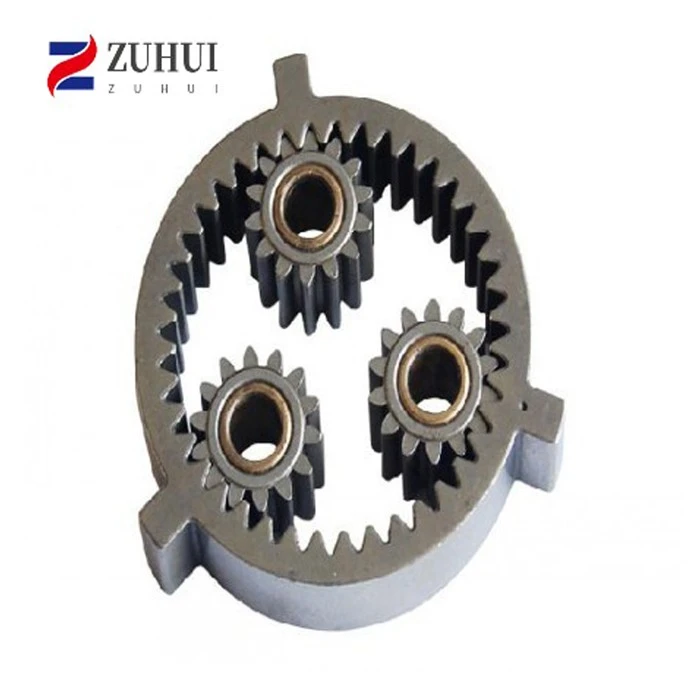

금속 스퍼 기어 공급업체로서 저는 귀하의 모든 기어 및 샤프트 요구 사항에 대해 도움을 드리기 위해 왔습니다. 질문이 있거나 귀하의 응용 분야에 적합한 샤프트를 선택하는 데 도움이 필요하면 주저하지 말고 저에게 연락하십시오. 우리는 다양한 제품을 제공합니다분말 야금 더블 기어,분말야금 썬기어, 그리고유성 피니언 기어, 귀하의 특정 요구 사항을 충족시키기 위해 맞춤 설계된 샤프트도 있습니다. 귀하의 기계 시스템을 위한 완벽한 솔루션을 찾기 위해 함께 노력합시다.

참고자료

• Budynas, RG, & Nisbett, JK(2011). Shigley의 기계 공학 설계. 맥그로힐.
• Juvinall, RC, & Marshek, KM(2011). 기계 부품 설계의 기초. 와일리.
• 노턴, RL (2004). 기계 설계: 통합 접근 방식. 프렌티스 홀.
