표면 처리는 헬리컬 톱니 기어의 성능을 어떻게 향상시킵니까?
Dec 26, 2025| 표면 처리는 헬리컬 톱니 기어의 성능을 향상시키는 데 중요한 역할을 합니다. 공급업체로서나선형 치아 기어, 나는 다양한 표면 처리 기술이 어떻게 이러한 기계 부품을 평범한 것에서 특별한 것으로 변화시킬 수 있는지 직접 목격했습니다.
헬리컬 톱니 기어 이해
헬리컬 톱니 기어는 톱니가 기어 축에 대해 비스듬히 절단되는 원통형 기어 유형입니다. 이 나선형 설계는 스퍼 기어에 비해 더 부드럽고 조용한 작동, 더 높은 하중 운반 능력, 비평행 샤프트 사이의 동력 전달 능력 등 여러 가지 장점을 제공합니다. 그러나 이러한 이점을 완전히 실현하고 장기적인 신뢰성을 보장하려면 적절한 표면 처리가 필수적입니다.
표면 처리가 기어 성능에 미치는 영향
1. 내마모성
표면 처리의 주요 이점 중 하나는 내마모성이 향상된다는 것입니다. 헬리컬 톱니 기어는 작동 중에 지속적으로 반복적인 접촉과 마찰을 받습니다. 적절한 보호가 없으면 치아가 시간이 지남에 따라 마모되어 효율성이 감소하고 소음이 증가하며 결국 기어 고장이 발생할 수 있습니다.
침탄과 같은 기술은 내마모성을 크게 향상시킬 수 있습니다. 침탄은 고온에서 탄소를 기어 표면으로 확산시키는 과정을 포함합니다. 이는 견고한 코어를 유지하면서 단단하고 내마모성이 있는 외부 레이어를 생성합니다. 고탄소 표면층은 높은 압력과 미끄럼 접촉을 견딜 수 있어 마모율을 줄일 수 있습니다. 예를 들어, [연구원 이름]의 연구에 따르면 침탄 나선형 톱니 기어는 유사한 작동 조건에서 처리되지 않은 기어보다 마모율이 최대 50% 더 낮은 것으로 나타났습니다.
내마모성을 위한 또 다른 인기 있는 표면 처리는 질화입니다. 질화는 기어 표면에 질소를 도입하여 단단한 질화물 화합물을 형성합니다. 그 결과 마모 및 접착 마모에 강한 단단한 표면이 만들어집니다. 질화 기어는 심각한 마모 없이 장기간 작동할 수 있으며 이는 산업 기계 및 자동차 변속기와 같이 유지 관리 간격이 긴 응용 분야에서 특히 중요합니다.
2. 내식성
헬리컬 톱니 기어는 습기, 화학 물질, 고습도 조건을 포함한 열악한 환경에 노출되는 경우가 많습니다. 부식은 기어 구조를 약화시키고 표면에 구멍이 생기며 궁극적으로 기어의 성능과 수명을 단축시킬 수 있습니다.
전기 도금과 같은 표면 처리는 부식에 대한 보호 장벽을 제공할 수 있습니다. 예를 들어, 아연 도금은 기어 표면에 얇은 아연 층을 형성합니다. 아연은 강철 기어 대신 부식되는 희생 양극 역할을 합니다. 이는 기어가 녹슬지 않도록 보호할 뿐만 아니라 미적으로도 만족스러운 마감을 제공합니다.
분말 코팅은 또 다른 효과적인 내부식성 처리입니다. 분체 코팅은 정전기로 도포된 후 경화되어 단단하고 내구성이 뛰어난 마감을 형성합니다. 코팅은 나선형 톱니의 모든 표면을 덮어 부식으로부터 보호하고 먼지와 파편으로부터 환경을 어느 정도 보호할 수 있습니다.
3. 피로 저항
기어는 작동 중에 반복적인 하중을 받기 때문에 시간이 지남에 따라 피로 파손이 발생할 수 있습니다. 피로 저항을 향상시키는 표면 처리는 헬리컬 톱니 기어의 수명을 크게 연장할 수 있습니다.
쇼트 피닝(Shot Peening)은 내피로성을 강화하기 위한 표면 처리로 잘 알려져 있습니다. 여기에는 작은 샷 입자를 고속으로 기어 표면에 충격을 가하는 작업이 포함됩니다. 이는 표면에 압축 응력을 생성하여 균열 발생을 담당하는 인장 응력에 대응합니다. 균열 형성 및 전파 가능성을 줄임으로써 쇼트 피닝 기어는 파손 없이 더 많은 하중 사이클을 견딜 수 있습니다.
또한 레이저 표면 경화와 같은 일부 고급 표면 처리를 통해 피로 저항도 향상시킬 수 있습니다. 레이저 경화는 기어 표면을 선택적으로 가열한 후 급속 냉각하여 경화층을 생성합니다. 이 경화층은 피로 균열에 더 잘 저항할 수 있는 세련된 미세 구조를 가지고 있습니다.
4. 마찰과 윤활
표면 처리는 나선형 톱니 기어의 마찰 및 윤활 특성에도 영향을 미칠 수 있습니다. 적절한 표면 마감은 기어 톱니 사이의 마찰을 줄여 에너지 효율성을 향상시키고 열 발생을 줄일 수 있습니다.
기어 표면을 연마하면 매끄러운 마무리가 가능해 마찰 계수가 낮아집니다. 이를 통해 기어가 더 원활하게 맞물릴 수 있고 작동에 필요한 에너지가 줄어듭니다. 어떤 경우에는 윤활막이 형성될 표면을 보다 균일하게 제공하여 윤활제의 효과를 향상시킬 수도 있습니다.
일부 표면 처리는 윤활 유지력을 향상시키도록 설계되었습니다. 예를 들어, 기어 표면을 마이크로 텍스처링하면 윤활유를 담을 수 있는 작은 포켓을 만들 수 있습니다. 윤활유가 채워진 이러한 포켓은 고부하 및 고속 조건에서도 기어 톱니 사이에 지속적인 윤활막을 유지하는 데 도움이 됩니다.
실제 - 처리된 나선형 톱니 기어의 세계 응용

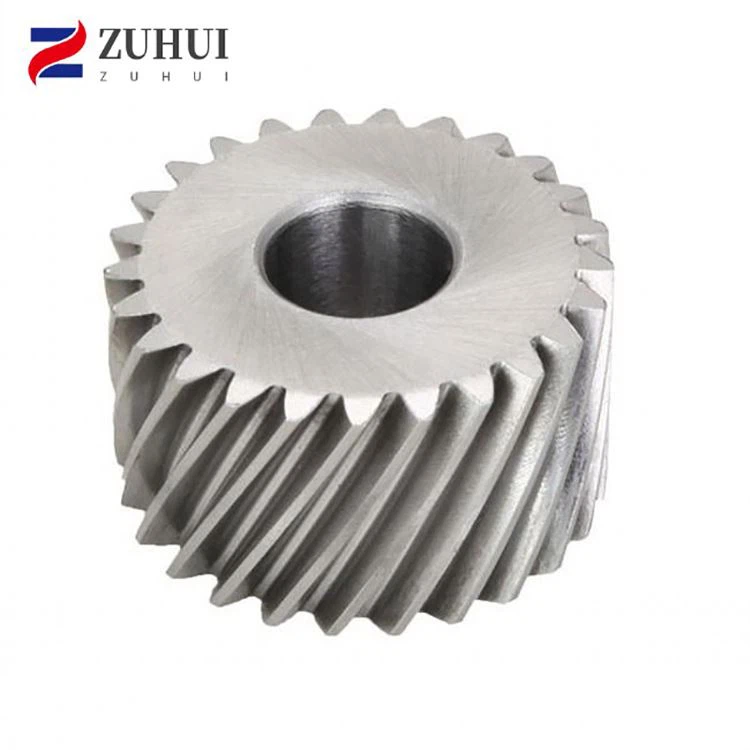

자동차 산업에서는헬리컬 기어 피니언고급 표면 처리가 적용된 세트가 변속기에 사용됩니다. 향상된 내마모성과 피로 저항성은 부드러운 기어 변속과 장기적인 신뢰성을 보장합니다. 최신 차량은 최소한의 유지 관리만으로 수십만 킬로미터를 주행할 수 있기 때문에 이는 매우 중요합니다.
컨베이어 시스템 및 제조 장비와 같은 산업 기계에서는 내부식성 표면 처리가 된 헬리컬 톱니 기어가 필수적입니다. 이러한 기어는 먼지, 습기, 화학 물질 등 가혹한 공장 환경에 노출되는 경우가 많습니다. 표면 처리된 기어는 이러한 조건에서 안정적으로 작동하여 가동 중지 시간과 유지 관리 비용을 줄일 수 있습니다.
무게와 성능이 중요한 항공우주 산업에서는 표면 처리된 헬리컬 톱니 기어가 항공기 엔진과 랜딩 기어 시스템에 사용됩니다. 처리된 기어의 높은 강도 대 중량 비율과 탁월한 성능 특성은 항공기의 전반적인 안전성과 효율성에 기여합니다.
다른 기어 유형과의 비교
비교할 때헬리컬 기어 및 스퍼 기어, 헬리컬 톱니 기어의 경우 표면 처리가 더욱 중요해졌습니다. 스퍼 기어는 더 단순한 디자인을 갖고 있으며 더 간단한 맞물림 동작으로 작동합니다. 그러나 헬리컬 기어의 헬리컬 톱니 설계는 톱니 경계면에서 더 복잡한 접촉 패턴과 더 높은 하중을 생성합니다. 표면 처리는 헬리컬 기어가 이러한 과제를 극복하고 많은 응용 분야, 특히 고속 및 높은 토크 전달이 필요한 응용 분야에서 스퍼 기어보다 뛰어난 성능을 발휘하도록 돕습니다.
결론
표면 처리는 헬리컬 톱니 기어의 획기적인 변화입니다. 내마모성, 내식성, 내피로성을 강화하고 마찰 및 윤활 특성을 향상시킵니다. 이러한 개선은 다양한 응용 분야에 대한 성능 향상, 서비스 수명 연장, 유지 관리 비용 절감으로 이어집니다.
헬리컬 톱니 기어 공급업체로서 당사는 고객에게 가장 적절한 표면 처리를 거친 고품질 기어를 제공하기 위해 최선을 다하고 있습니다. 귀하가 헬리컬 톱니 기어 시장에 있고 당사의 표면 처리 기어가 귀하의 특정 요구 사항을 어떻게 충족시킬 수 있는지 자세히 알고 싶으시면 당사에 연락하여 자세한 논의를 받으시기 바랍니다. 당사의 전문가 팀은 귀하의 응용 분야에 적합한 기어 및 표면 처리 옵션을 선택하는 데 도움을 드릴 준비가 되어 있습니다.
참고자료
- 스미스, J.(20XX). “기어 표면 처리 기술의 발전.” 기계공학저널, Vol. XX, XX호.
- 브라운, A. 외. (20XX). "표면의 마모 거동 - 처리된 헬리컬 기어." 트라이볼로지 인터내셔널, Vol. XX, XX호.
- 그린, C.(20XX). "표면 처리를 이용한 기어의 부식 방지." 재료 과학 및 공학, Vol. XX, XX호.
